產品選型

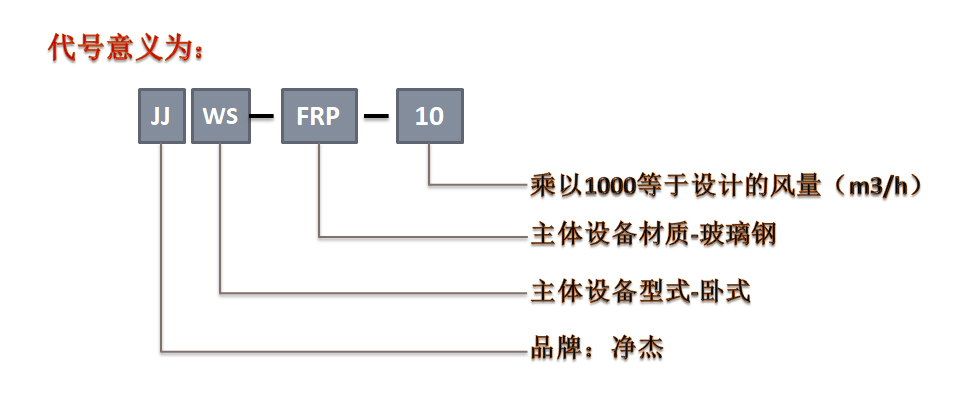

JJWS型臥式廢氣酸霧凈化塔的常規型號有36型、48型、60型、108型、138型、198型、282型、384型、450、570、630、690、750、960型等多種規格，也可以根據現場工況定制。

JJWS型臥式廢氣酸霧凈化塔選型

凈化塔的材質選擇：玻璃鋼材質，PP/PPH材質，PVC/FRP復合材質，不銹鋼材質。根據不同工況選用不同材質，材料如下：

  • 玻璃鋼材質：適用于酸性廢氣、堿性廢氣及少量有機廢氣。
  • PVC/FRP復合材質：適用于60℃以內的酸、堿性廢氣。
  • PP/PPH材質：適用于80℃以內的酸、堿性廢氣及有機廢氣。
  • 不銹鋼：適用于較高溫度的弱酸、堿性廢氣及有機廢氣。
  • 高濃度、高溫度廢氣需根據現場工況定制解決方案。

設備選型需知:

1、用戶在選用此凈化設備時，應向我公司提供詳細的工況，如所需凈化空間的排風量、廢氣的組成、廢氣初始濃度、廢氣的溫度及廢氣產生的工藝等以便我公司確定設備的材質選型。

2、訂貨時必須注明風機進、出口方向，出風口角度，供水管及排污管位置，以滿足設計及安裝需要。

性能參數表

型號 處理風量? m3/h A(MM) B(MM) C(MM) D(MM) E(MM) 循環水量(t/h)
36型 3600 3100 600 1800 ?350 ?350 ?10.8
48型 4800 3110 700 1850 400 ?400 ?10.8
60型 6000 ?3180 800 1950 ?450 ?450 ?10.8
108型 10800 ?3380 1100 ?2250 ?600 ?600 ?21.6
138型 13800 3570 1200 2450 650 650 21.6
198型 19800 3690 1500 2650 700 700 21.6
282型 28200 3930 1800 2950 950 950 32.4
384型 38400 4190 2100 3250 1100 1100 32.4
450型 45000 4330 2300 3450 1200 1200 43.2
570型 57000 4590 2600 3750 1300 1300 43.2
630型 63000 4610 2700 3850 1400 1400 54
690型 69000 4730 2850 3950 1400 1400 54
750型 75000 4740 3100 4000 1500 1500 66
960型 96000 5250 3600 4400 1700 1700 66

凈化塔結構簡圖

JJWS型臥式廢氣凈化塔構造簡潔、容易維護。

JJWS型臥式廢氣酸霧凈化塔筒圖
JJWS型臥式廢氣酸霧凈化塔筒圖

凈化塔系統流程圖

廢氣凈化塔系統的風機組將收集到的廢氣吸入廢氣凈化塔內，流經填充層段（氣/液接觸反應之介質），讓廢氣與填充物表面流動的藥液（洗滌液）充分接觸，以吸附廢氣中所含的酸性或堿性污物。洗滌后，廢液收集至集水槽中，再排放至廢水系統處理。

JJWS型臥式廢氣酸霧凈化塔工藝流程圖
